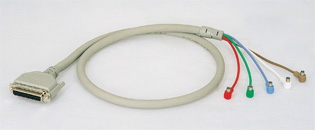

JDB500シリーズコンピュータ周辺機器・画像装置用ケーブル

D sub-25S（メス）

┃集合高周波同軸ケーブル1.5C-2V　特性インピーダンス75Ω　3〜5本組

形式番号　JDB25Sソケット（メス）

RoHS対応製品

止めネジの交換はモールドの技術を生かし、止めネジのローレット部分（ツマミ）を引っ張るだけで、抜けます。（M2.6・M3・インチネジ）が自由に交換できます。

BNCレセプタクルカラーワッシャーをコネクタの色に合わせてご使用下さい。

見積及びご注文の方法

★掲載以外のコネクタの組み合わせをご希望の場合は、是非ご相談下さい。

製品番号　JDB25S-550

製品番号　JDB25S-550
D sub-25S（メス）〜BNCコネクタ×3
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー
製品番号　JDB25S-556

製品番号　JDB25S-556
D sub-25S（メス）〜SMBコネクタ×3
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー
製品番号　JDB25S-551

製品番号　JDB25S-551
D sub-25S（メス）〜BNCコネクタ×4
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー・白
製品番号　JDB25S-557

製品番号　JDB25S-557
D sub-25S（メス）〜SMBコネクタ×4
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー・白
製品番号　JDB25S-552

製品番号　JDB25S-552
D sub-25S（メス）〜BNCコネクタ×5
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー・白・茶
製品番号　JDB25S-558

製品番号　JDB25S-558
D sub-25S（メス）〜SMBコネクタ×5
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー・白・茶
製品番号　JDB25S-553

製品番号　JDB25S-553
D sub-25S（メス）〜BNC-L型コネクタ×3
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー
製品番号　JDB25S-559

製品番号　JDB25S-559
D sub-25S（メス）〜SMB-L型コネクタ×3
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー
製品番号　JDB25S-554

製品番号　JDB25S-554
D sub-25S（メス）〜BNC-L型コネクタ×4
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー・白
製品番号　JDB25S-560

製品番号　JDB25S-560
D sub-25S（メス）〜SMB-L型コネクタ×4
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー・白
製品番号　JDB25S-555

製品番号　JDB25S-555
D sub-25S（メス）〜BNC-L型コネクタ×5
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー・白・茶
製品番号　JDB25S-561

製品番号　JDB25S-561
D sub-25S（メス）〜SMB-L型コネクタ×5
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー・白・茶

■外部導体（シールド）は、JIS規格よりも高密度編組シールド構造の特別仕様で製作されていますので、EMI対策に効果的です。
さらに高レベルの対策が必要な場合は、BNCコネクタ側にフェライトコアを内蔵することも出来ます。

コネクタとケーブルの接続に問題がございましたら、どんな事でもご相談ください。
