JPP56-2SW　防水IP67超小型プッシュプルロックモールドコネクタ

■耐環境的性能

使用温度範囲 耐熱温度：90℃
耐寒温度：固定の場合-40℃
耐寒温度：屈曲の場合-10℃
RoHS対応製品

■仕様

項目 規格値
耐電圧 AC500V　1分間
絶縁抵抗 DC500V　200MΩ以上
接触抵抗 DC5A　1.57mΩ以下
定格電流 2.2A以下
着脱耐久性 2000回
防水性 IP67

●主な使用材料

部品名 材料
雄端子 黄銅（金メッキ）
雌端子 銅合金（金メッキ）
樹脂材 PBTガラス入. PE. PS. PVC

●使用ケーブル（耐候性）

0.18sq（16本／φ0.12）×1芯
スズメッキ　 横巻シールド（40本／φ0.12）
ケーブル外径φ3　黒色（UL94 V-0相当品）

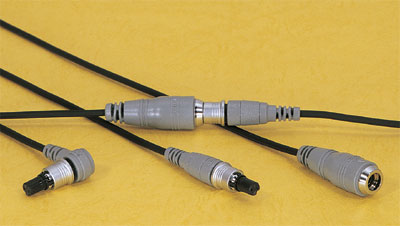

JPP56-2SWコネクタ（2極）メス（防水）

JPP56-2SWコネクタ（2極）
メス（防水）
JPP56-2SW
形式番号（防水）
JPP56-2SLW

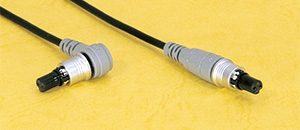

L型コネクタ
（2極）メス		 形式番号（防水）
JPP56-2SW
コネクタ（2極）メス

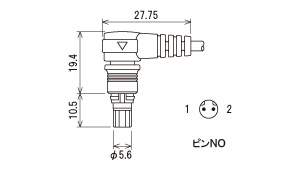

JPP56-2SLWコネクタ（2極）メス（防水）
JPP56-2SLWコネクタ（2極）メス（防水）
注意　防水平パッキング、平ワッシャー、ナット付
JPP56-2PWRA
JPP56-2PWRA

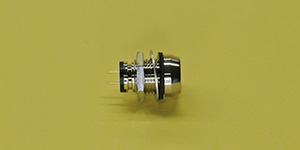

防水レセプタクル（2極）オス

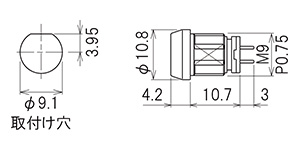

製品番号　JPP56-2PWRA
製品番号　JPP56-2PWRA
■タッチプルーフ構造
■お客様の仕様に合わせて製作提供致します。

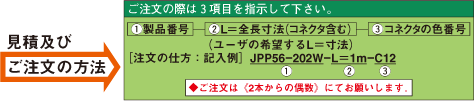

見積及びご注文の方法

※配線は1対1全線結線です。
※コネクタの色は20色の中からお好みの色をご指定下さい。

茶 赤 オレンジ 黄 緑 青 ライトバイオレット 灰 白 黒
ピンク ライトブルー 若葉 みずあさぎ レンガ 山吹 杏（あんず） 紫 ダークグレー アイボリー
製品番号 JPP56-201W
製品番号 JPP56-201W

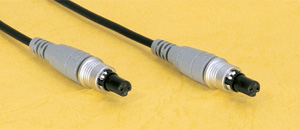

JPP56-2SW（防水）〜JPP56-2SW（防水）
製品番号 JPP56-206W

Aは標準寸法です。
A寸法変更の場合はご指定下さい。
製品番号 JPP56-206W
JPP56-2SLW（防水）〜端末加工
製品番号 JPP56-202W

Aは標準寸法です。
A寸法変更の場合はご指定下さい。
製品番号 JPP56-202W
JPP56-2SW（防水）〜端末加工
製品番号 JPP56-207W
製品番号 JPP56-207W
JPP56-2SLW（防水）〜JPP56-2SW（防水）
製品番号 JPP56-203W
製品番号 JPP56-203W
JPP56-2SW（防水）〜ブッシング付

お客様の仕様に合わせて製作致します。

コネクタとケーブルの接続に問題がございましたら、どんな事でもご相談ください。
