JPL92-4P4W（4極オス・メス）防水コネクタ　使用ケーブル外径φ4（Eタイプ）

■仕様

項目 規格値
耐電圧 AC500V
定格電圧 DC24V
定格電流 2.2A
絶縁抵抗 DC500V 200MΩ以上
接触抵抗 DC5A 1.7mΩ
着脱耐久性 1000回
防水性 IP67以上
ロック機構 プッシュオンロック

●主な使用材料

部品名 材料
雄端子 黄銅（金メッキ）
雌端子 銅合金（金メッキ）
樹脂材 PC. PS. PVC
0リング NBR
RoHS対応製品

特許取得済

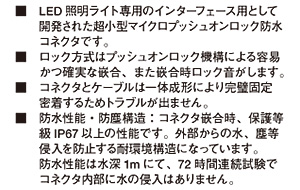

超小型マイクロプッシュオンロック防水コネクタ
JPL92-4P4W
形式番号（防水）
JPL92-4P4W
コネクタ（4極）オス		 形式番号（防水）
JPL92-4S4WEX
延長（中継）用プラグ
（4極）メス

●使用ケーブル（耐候性）Eタイプ

0.2sq（40本／φ0.08）×4芯
スズメッキ　ケーブル外径φ4　黒色（UL94 V-0相当品）　コアの色：青、茶、白、黒

■耐環境的性能

使用温度範囲 耐熱温度：90℃
耐寒温度：固定の場合−40℃
耐寒温度：屈曲の場合−10℃

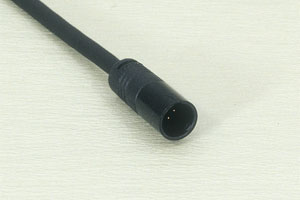

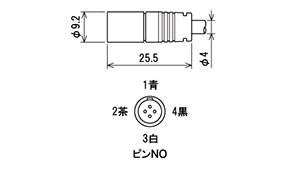

JPL92-4P4Wコネクタ（4極）オス（防水）
JPL92-4P4Wコネクタ（4極）オス（防水）

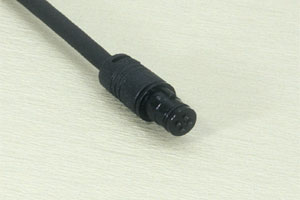

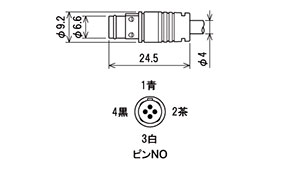

JPL92-4S4WEX延長（中継）用プラグ（4極）メス（防水）
JPL92-4S4WEX延長（中継）用プラグ
（4極）メス（防水）
JPL92-4P4Wコネクタ（4極）オス（防水）
JPL92-4S4WEX延長（中継）用プラグ（4極）メス（防水）
■お客様の仕様に合わせて製作提供致します。
■用途：LED照明ライト、野外映像機器
　　　　　 空圧シリンダ中継用

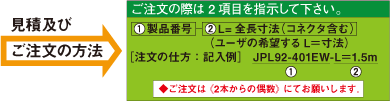

見積及びご注文の方法

※配線は1対1全線結線です。

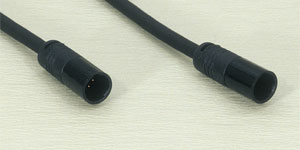

製品番号 JPL92-401EW
製品番号 JPL92-401EW
JPL92-4P4W（防水）〜JPL92-4P4W（防水）

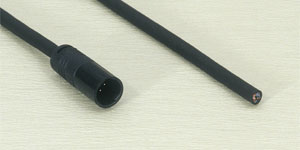

製品番号 JPL92-402EW
製品番号 JPL92-402EW
JPL92-4P4W（防水）〜

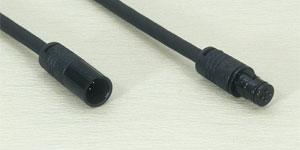

製品番号 JPL92-404EW
製品番号 JPL92-404EW
JPL92-4P4W（防水）〜JPL92-4S4WEX（防水）

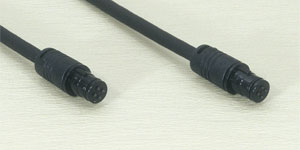

製品番号 JPL92-403EW
製品番号 JPL92-403EW
JPL92-4S4WEX（防水）〜JPL92-4S4WEX（防水）

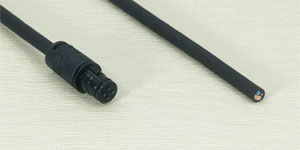

製品番号 JPL92-405EW
製品番号 JPL92-405EW
JPL92-4S4WEX（防水）〜

コネクタとケーブルの接続に問題がございましたら、どんな事でもご相談ください。
