■仕様
項目
規格値
耐電圧
AC1000V
v.r.m.s（1分間）
定格電圧
AC125V
絶縁抵抗
DC500V 200MΩ以上
接触抵抗
DC5A 0.72mΩ
定格電流
10A
着脱耐久性
2000回
コンタクトサイズ
#16
防水性
IP67以上（深さ1m連続240時間クリア）
●主な使用材料
部品名
材料
雄端子
黄銅（金メッキ）
雌端子
銅合金（金メッキ）
樹脂材
PBTガラス入. PC. PE
LCPガラス入. PVC. PS
0リング
シリコン（赤色）

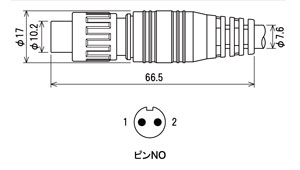

バヨネットロック電源用防水コネクタ
形式番号（防水）
JLB102-2SW
コネクタ（2極）メス

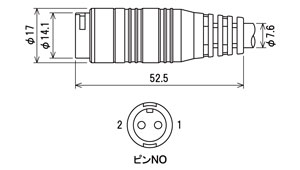

形式番号（防水）
JLB102-2PWEX
延長（中継）用プラグ
（2極）オス
●使用ケーブル（耐候性）
1.25sq（50本／φ0.18）×2芯
スズメッキ ケーブル外径φ7.6 黒色
（UL94 V-0相当品）
■耐環境的性能
使用温度範囲
耐熱温度：90℃
耐寒温度：固定の場合−40℃
耐寒温度：屈曲の場合−10℃
RoHS対応製品
JLB102-2SWコネクタ（2極） メス（防水）
JLB102-2PWEX延長（中継）用プラグ
（2極）オス（防水）

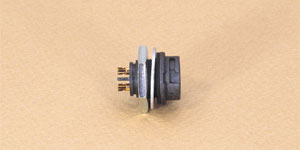

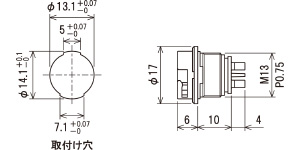

防水レセプタクル（2極）オス
製品番号 JLB102-2PWR（防水）
注意
防水平パッキング、平ワッシャー、ナット付
JLB102-2PWR（防水）
■お客様の仕様に合わせて製作提供致します。
■用途：LED照明機器、計測機器、釣り具電動リール、ロボット、サーボモーター、
工作機器、FA関連装置、船舶用機器、放送用機器、映像機器
※配線は1対1全線結線です。
※コネクタの色は20色の中からお好みの色をご指定下さい。
茶
赤
オレンジ
黄
緑
青
ライトバイオレット
灰
白
黒
ピンク
ライトブルー
若葉
みずあさぎ
レンガ
山吹
杏（あんず）
紫
ダークグレー
アイボリー

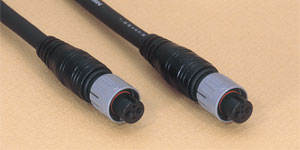

製品番号 JLB102-201W
JLB102-2SW（防水）〜JLB102-2SW（防水）
製品番号JLB102-202W
製品番号JLB102-205W
>

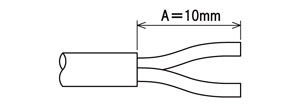

の端末寸法加工図
上記図面のA=10mmは標準寸法です。
A=10mmで寸法の変更がある場合は寸法をご指定下さい。

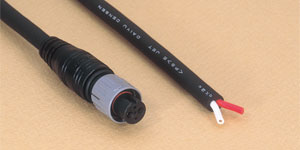

製品番号 JLB102-202W
JLB102-2SW（防水）〜端末加工

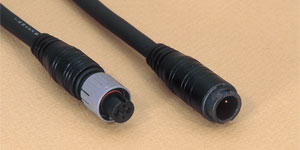

製品番号 JLB102-204W
JLB102-2SW（防水）〜JLB102-2PWEX（防水）

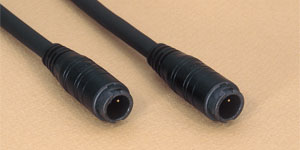

製品番号 JLB102-203W
JLB102-2PWEX（防水）〜JLB102-2PWEX（防水）

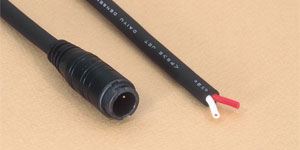

製品番号 JLB102-205W
JLB102-2PWEX（防水）〜端末加工
